En esta sección se presenta una propuesta de configuración de hardware para un ordenador orientado a dibujo técnico. La selección busca equilibrio entre potencia gráfica, rendimiento general, estabilidad y capacidad para soportar jornadas largas de trabajo con aplicaciones exigentes.
Para diseñar un ordenador destinado a dibujo técnico, es necesario contar con una gran potencia gráfica y una CPU capaz de mantener un rendimiento estable durante largas sesiones de trabajo. También es importante elegir componentes equilibrados entre sí para evitar cuellos de botella y garantizar una experiencia fluida en altas resoluciones.
La tarjeta gráfica tiene un papel clave en trabajos de modelado, renderizado y visualización en alta resolución.
Se requiere una CPU moderna, eficiente y capaz de responder bien en multitarea.
La configuración debe ser estable, escalable y adecuada para un entorno profesional o corporativo.
Referencia temporal
El precio total del equipo, calculado a fecha de 23 de diciembre de 2025, es de 2140,27 €. Se debe tener en cuenta que los precios del hardware varían con facilidad y pueden cambiar en poco tiempo.
El coste final resulta elevado, especialmente por el encarecimiento de la memoria RAM y del almacenamiento.
Sin la subida general de precios, esta configuración podría situarse aproximadamente entre 1500 € y 1600 €.
Observación
Nos encontramos en un mal momento para montar un ordenador desde cero. En algunos casos, especialmente en empresas, puede resultar más rentable adquirir equipos premontados como solución temporal.
A continuación se presentan las piezas escogidas, junto con su justificación técnica y un espacio reservado para una imagen de cada componente.

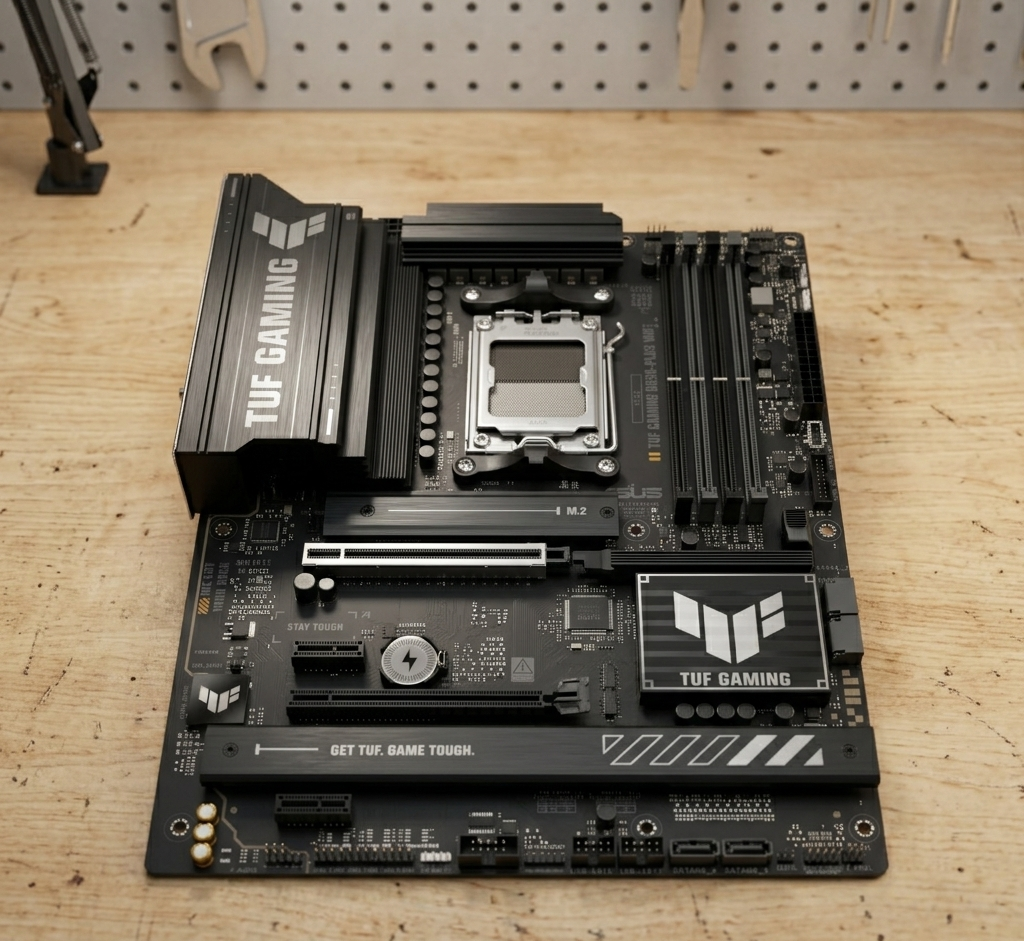

Se ha escogido una placa base de nueva generación con socket AM5, compatible con el procesador seleccionado. Dispone de soporte para memoria DDR5, varias ranuras de expansión y conectividad WiFi, un aspecto especialmente útil en entornos corporativos.
Precio: 199,56 €

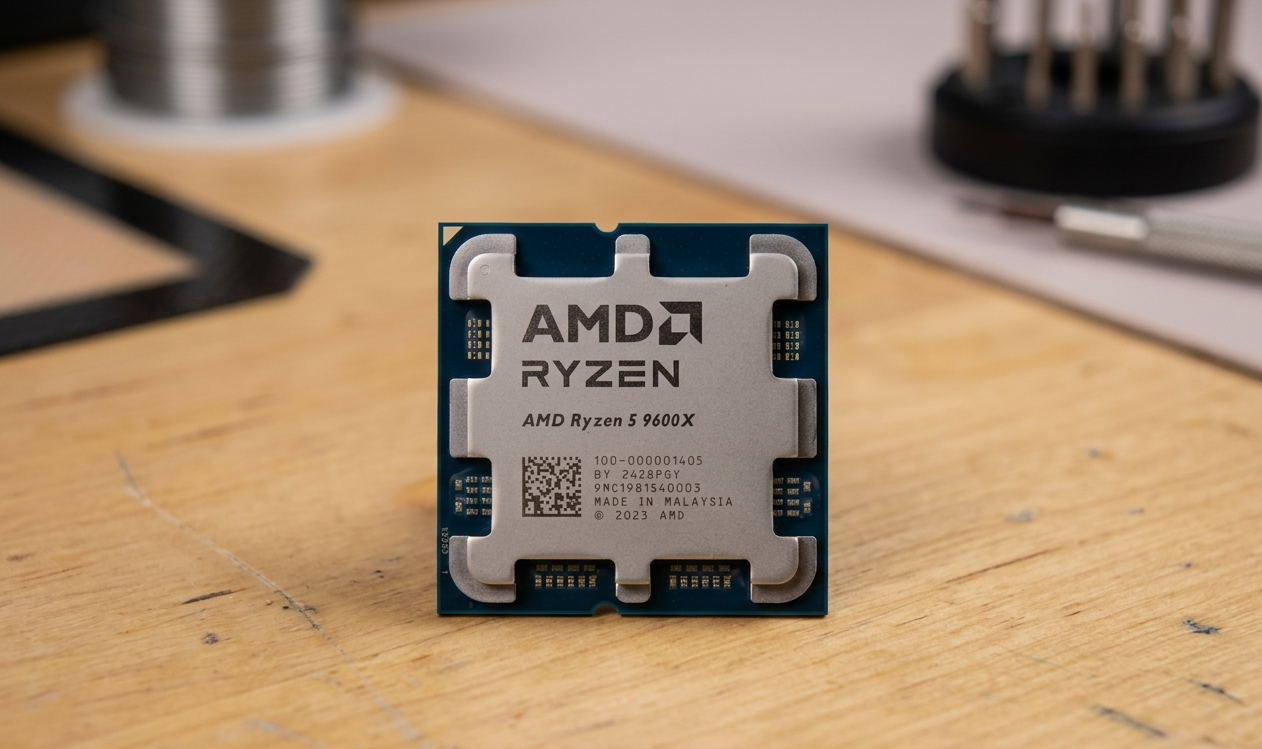

Es una CPU potente, con 6 núcleos y 12 hilos, ideal para multitarea y trabajos a altas resoluciones. Además, ofrece un rendimiento competitivo dentro de su gama y un precio razonable para el nivel de potencia que proporciona.
Precio: 192,99 €

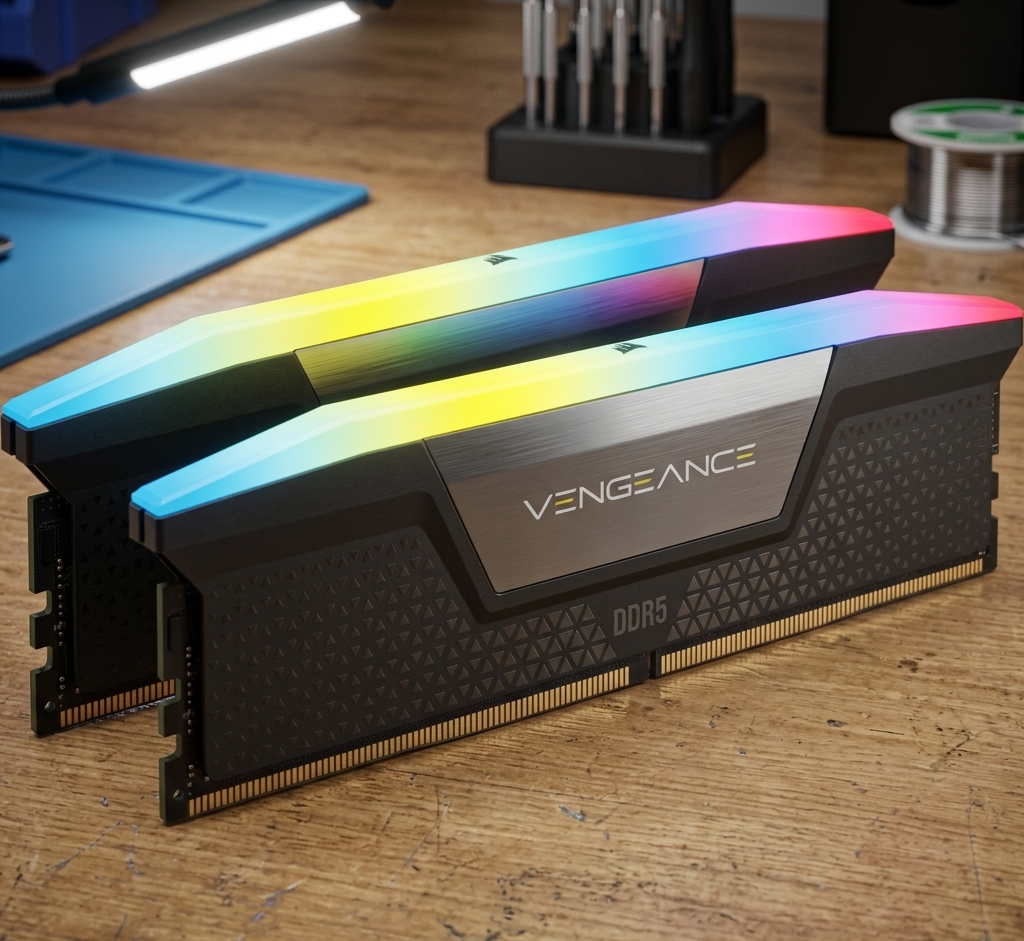

Se trata de un kit de memoria rápido y adecuado para este tipo de equipo. Al trabajar en Dual Channel, mejorará el rendimiento general del sistema. Los módulos se instalarían aprovechando la distribución de ranuras recomendada por la placa base para obtener el mejor resultado.
Sin embargo, en un escenario real, sería difícil adquirir este tipo de memoria a buen precio. En el mercado actual, los precios de la RAM están muy elevados debido a que gran parte de la producción se ha orientado hacia memorias HBM para IA, encareciendo el producto final.
Precio: 482 €

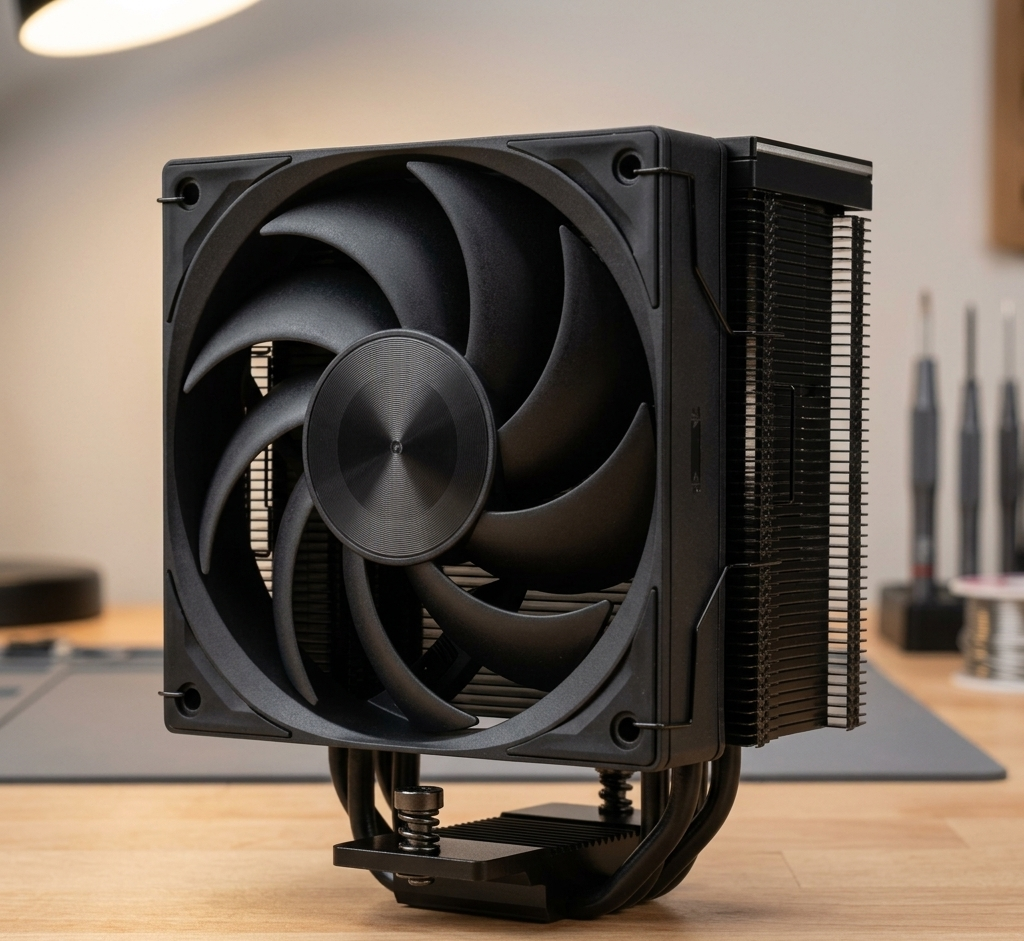

Nox es una marca española reconocida y fiable. Este disipador ofrece una refrigeración adecuada para el procesador seleccionado, manteniendo un buen equilibrio entre rendimiento térmico, simplicidad y coste.
Precio: 29,99 €

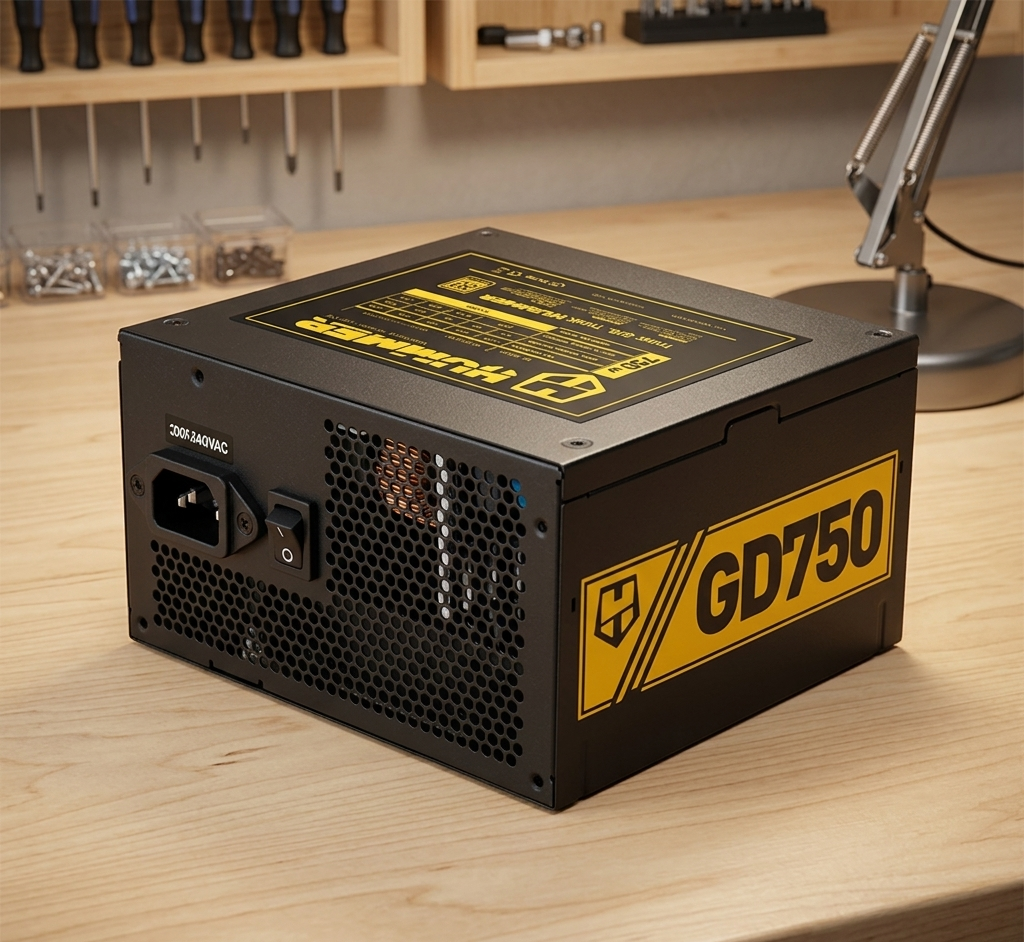

Esta fuente proporciona 750W, una cifra superior al consumo estimado del equipo incluso a plena carga, que rondaría aproximadamente los 400W. Esto aporta margen de seguridad, eficiencia y posibilidad de futuras ampliaciones.
Precio: 87,99 €

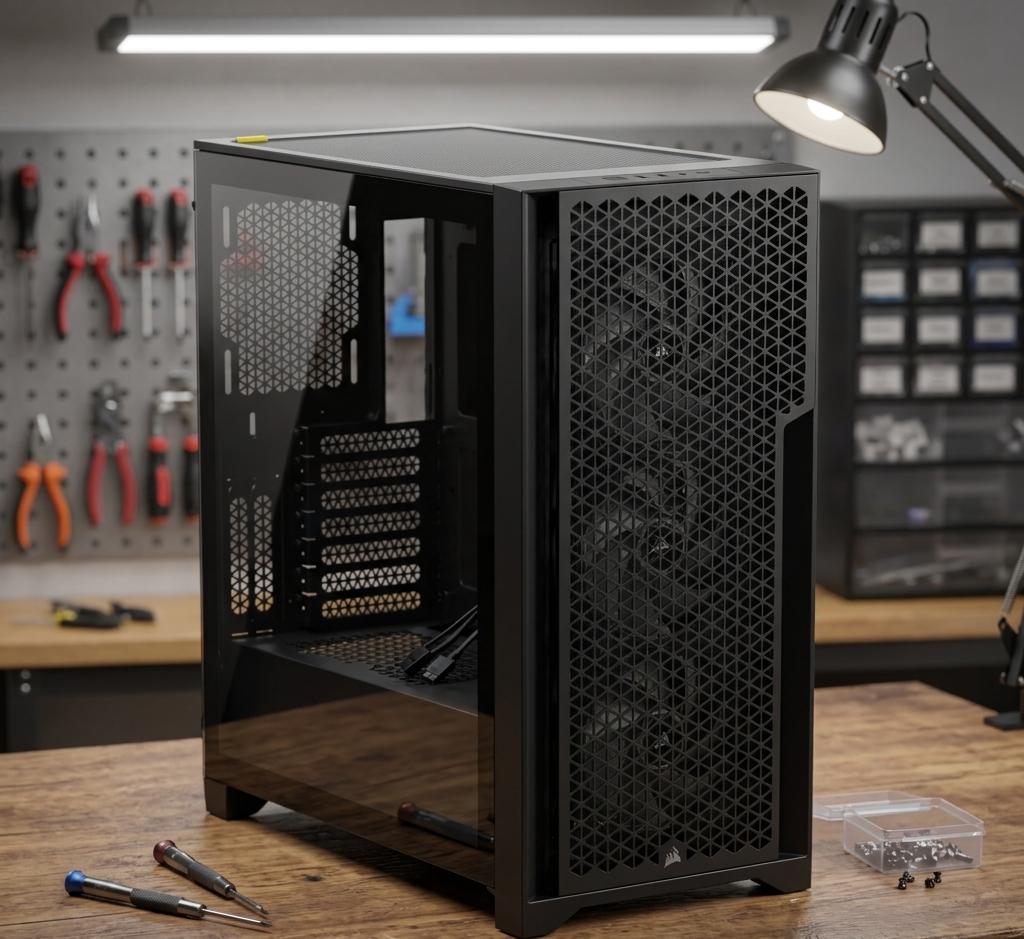

Para el chasis se ha optado por un modelo de Corsair, una marca fiable y muy competitiva. La caja ofrece espacio suficiente para todos los componentes, buen flujo de aire y una construcción sólida que protege y mantiene ordenado el equipo.
Precio: 68,99 €

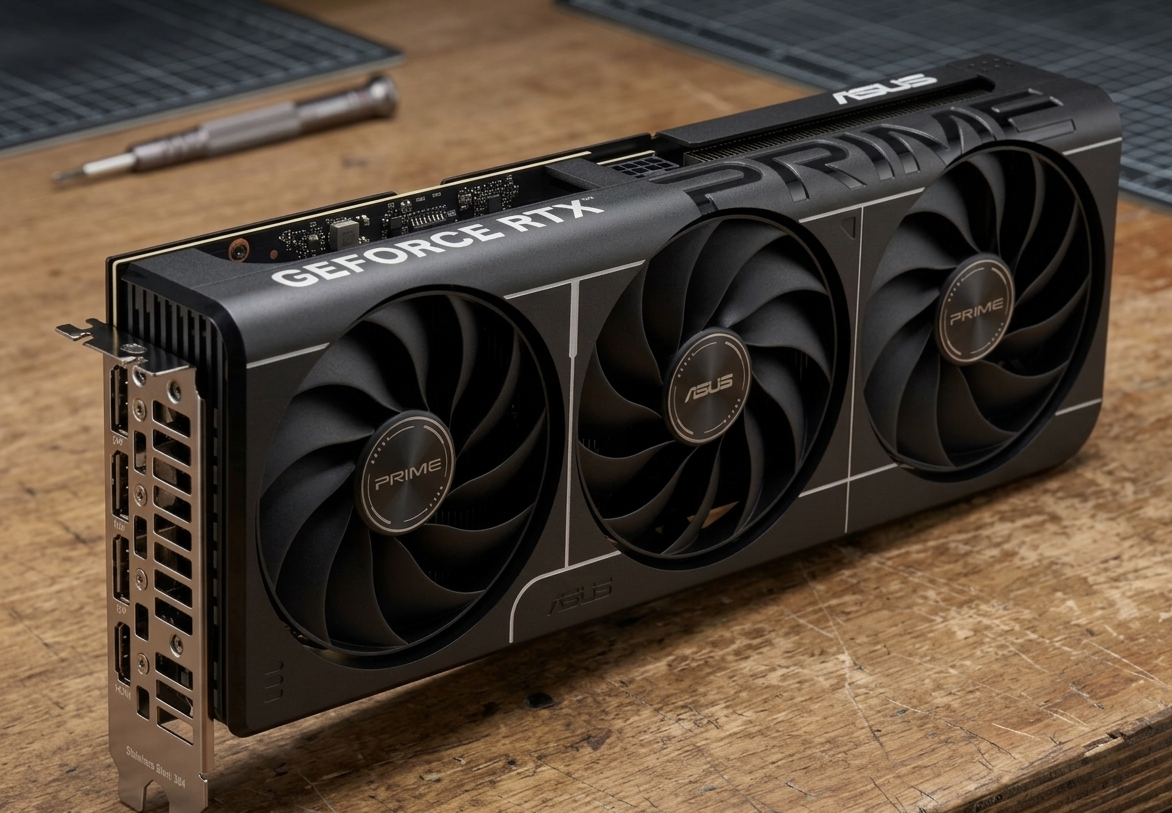

Esta GPU de Nvidia proporcionará una gran potencia para trabajar en aplicaciones exigentes. Sus 16GB de VRAM ayudan a mantener fluidez en altas resoluciones y tareas complejas. La elección se inclina hacia Nvidia frente a AMD por considerar que, en este tipo de entornos, ofrece mejores drivers y mayor estabilidad.
Precio: 789 €

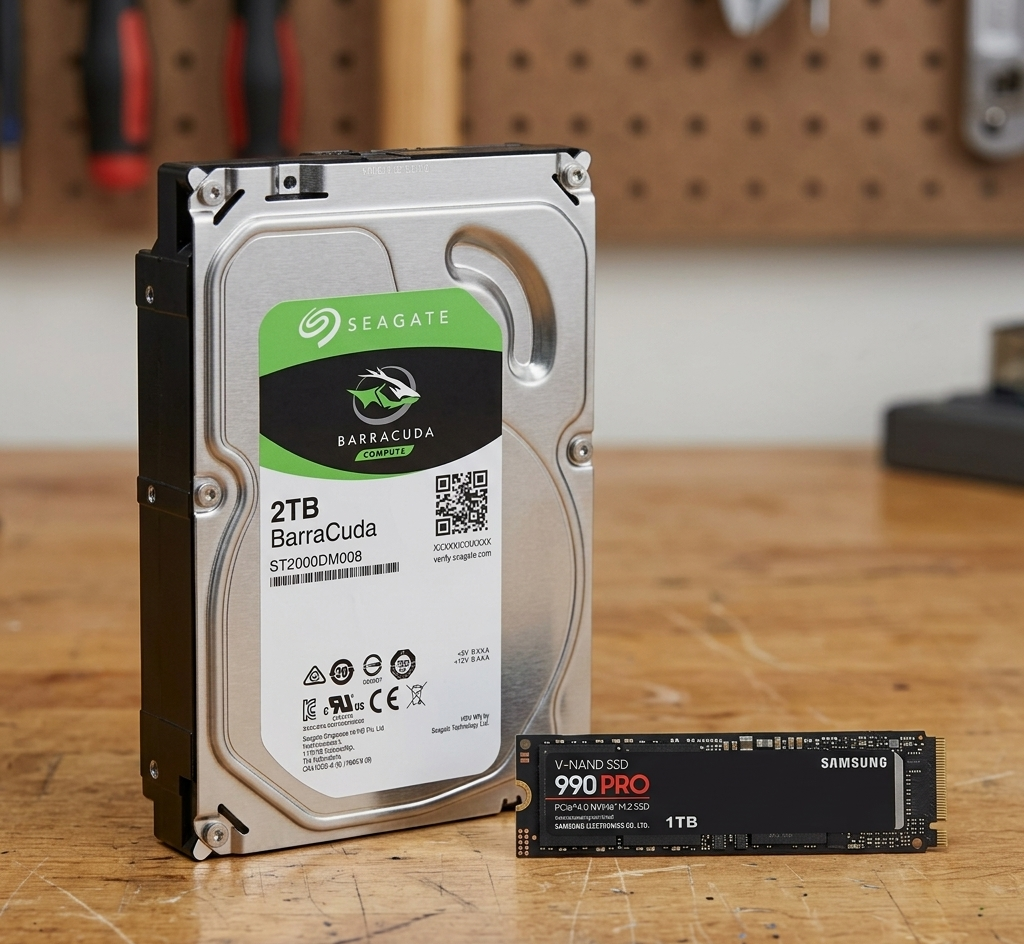

Como unidad principal se ha elegido un Samsung 990 Pro 1TB NVMe PCIe 4.0 M.2, una opción de alto rendimiento que garantiza gran velocidad al abrir programas y transferir archivos. Como apoyo para multimedia y almacenamiento secundario, se propone un Seagate BarraCuda 3.5" 2TB SATA 3.
Precio SDD: 194,95 €
Precio HDD: 119,95 €

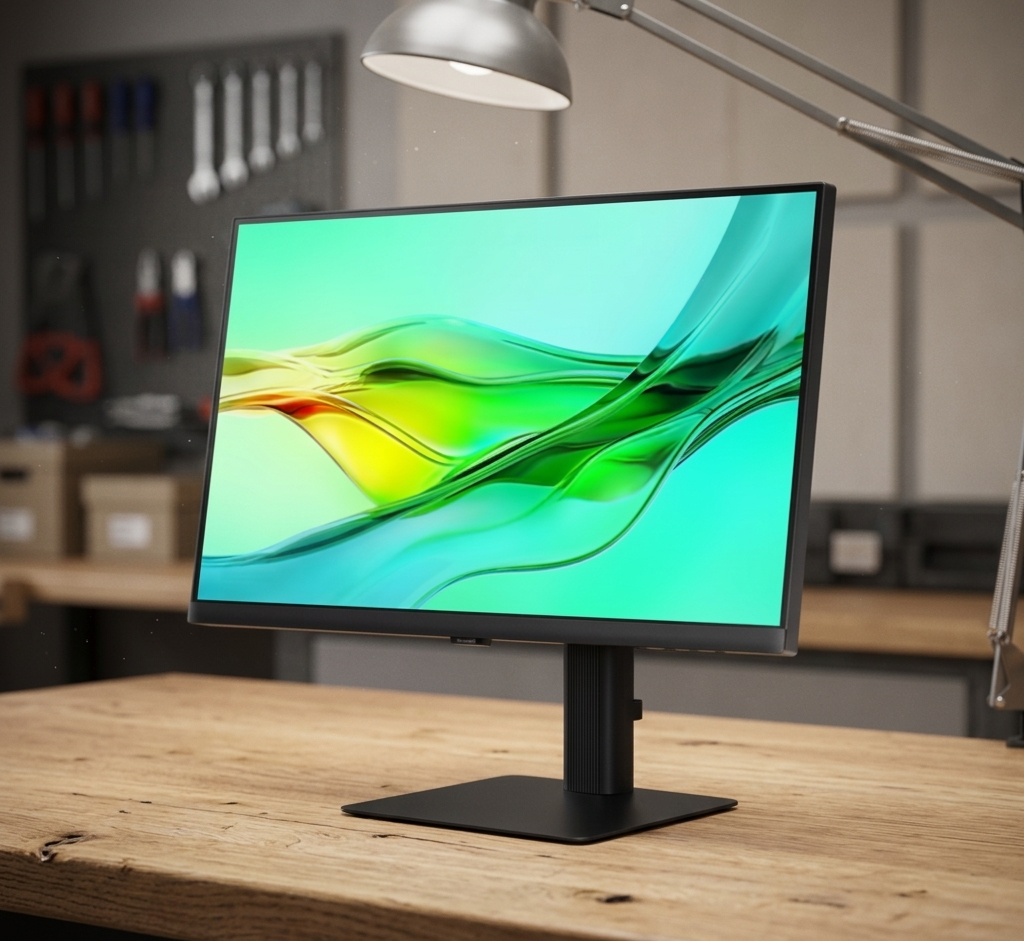

Es un monitor amplio, de una marca fiable y con prestaciones muy adecuadas para dibujo técnico. Su panel IPS en resolución QHD y tasa de refresco de 100Hz proporciona calidad de imagen, buena reproducción visual y una experiencia fluida.
Precio: 311,02 €

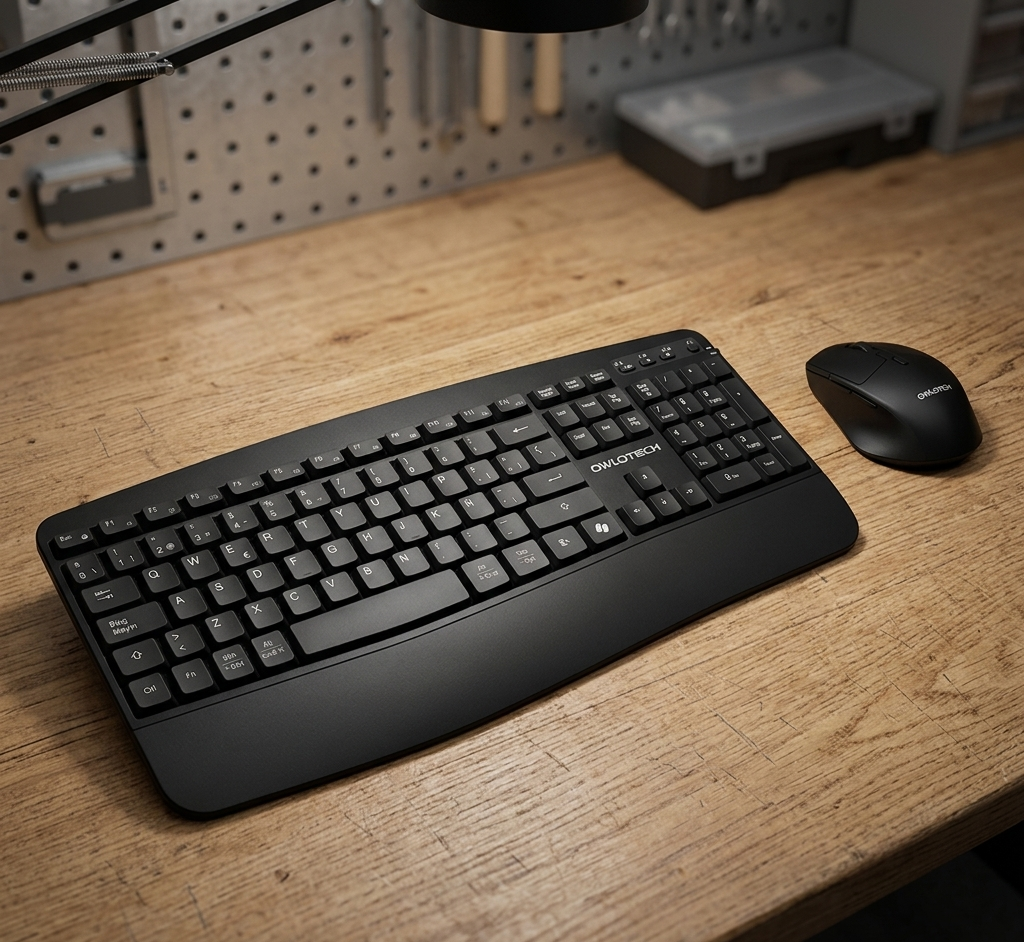

Para los periféricos se ha optado por un combo que incluye teclado y ratón. Presenta un diseño ergonómico y un ratón de precisión ajustable, combinando comodidad y eficiencia a un coste contenido.
Precio: 21,99 €
| Componente | Modelo | Precio |
|---|---|---|
| Placa base | ASUS PRIME B850-PLUS WIFI | 190,74 € |
| CPU | AMD Ryzen 5 9600X | 209,90 € |
| RAM | Corsair Vengeance RGB 32GB DDR5 6000MHz | 459,95 € |
| Refrigeración CPU | Nox HUMMER H-400 | 34,90 € |
| Fuente de alimentación | Nox Hummer GDX 750W | 94,90 € |
| Caja | Corsair 3000D AIRFLOW | 79,90 € |
| Tarjeta gráfica | ASUS PRIME RTX 5060 Ti OC 16GB | 540,95 € |
| SSD | Samsung 990 Pro 1TB | 144,95 € |
| HDD | Seagate BarraCuda 2TB | 94,88 € |
| Monitor | Samsung S60UD 32" IPS QHD | 269,21 € |
| Periféricos | Owlotech MK500 Combo | 19,99 € |
| Total | 2140,27 € | |
Sin duda, se trata de una configuración potente y válida para dibujo técnico, pero el precio total es elevado debido al contexto actual del mercado.
Estudiando el caso de una empresa, quizá sería más rentable adquirir ordenadores ya premontados. Aunque probablemente montarían peores componentes, serían más económicos y podrían servir como parche a corto plazo.
Si el equipo de dibujo técnico es reducido, por ejemplo entre 1 y 4 personas, sí puede merecer la pena invertir en equipos de mayor calidad como este.
Si la empresa necesita un mayor número de equipos a corto plazo, puede ser más razonable recurrir a ordenadores premontados para contener costes.
A continuación se muestran dos placas base con sus componentes principales identificados.

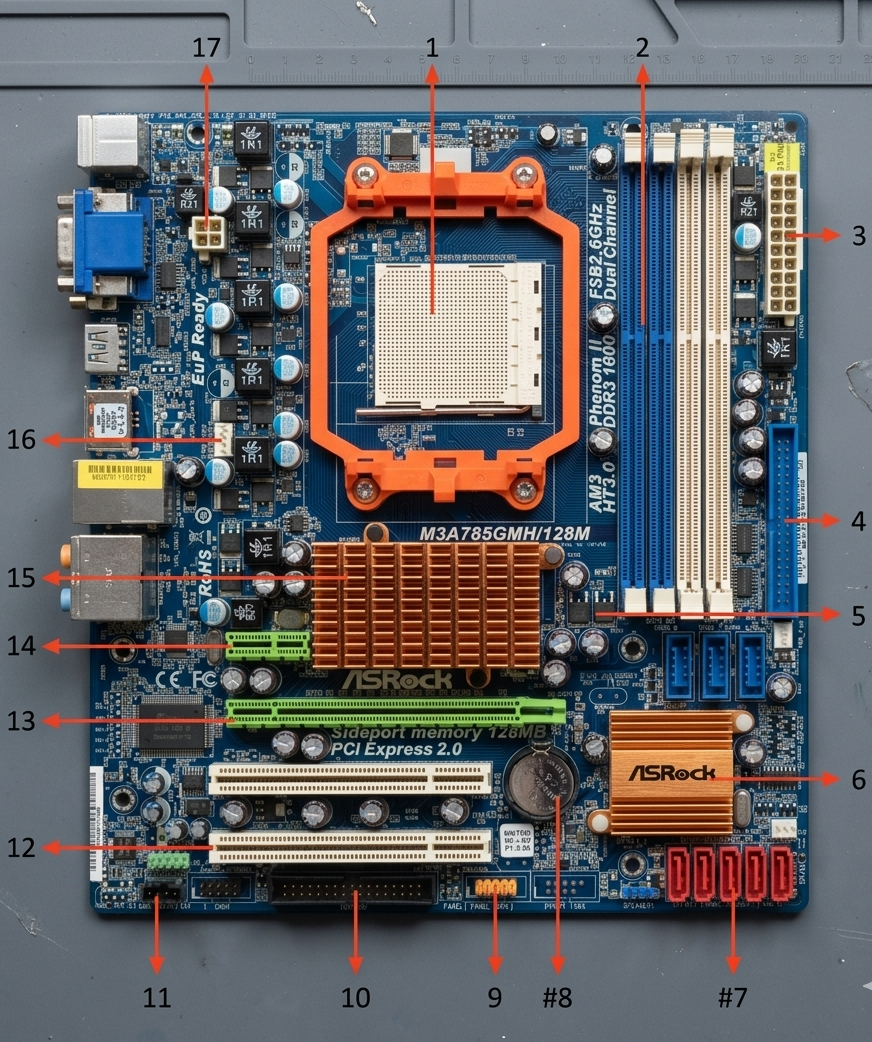

| 1 | AM3 socket para CPU. |
| 2 | Slots para memoria RAM DDR3. |
| 3 | Conector de alimentación ATX. |
| 4 | Conector IDE para discos duros o lectores antiguos. |
| 5 | VRM o zona de regulación de la RAM. |
| 6 | Chipset Southbridge para SATA, USB, audio y LAN. |
| 7 | Conectores SATA. |
| 8 | Pila CMOS. |
| 9 | Header del panel del sistema. |
| 10 | Conector Floppy. |
| 11 | Header de audio. |
| 12 | Ranura PCI. |
| 13 | Ranura PCI Express x16. |
| 14 | Ranura PCI Express x1. |
| 15 | Chipset Northbridge. |
| 16 | Conector CPU_FAN. |
| 17 | Conector ATX12V / EPS para CPU. |

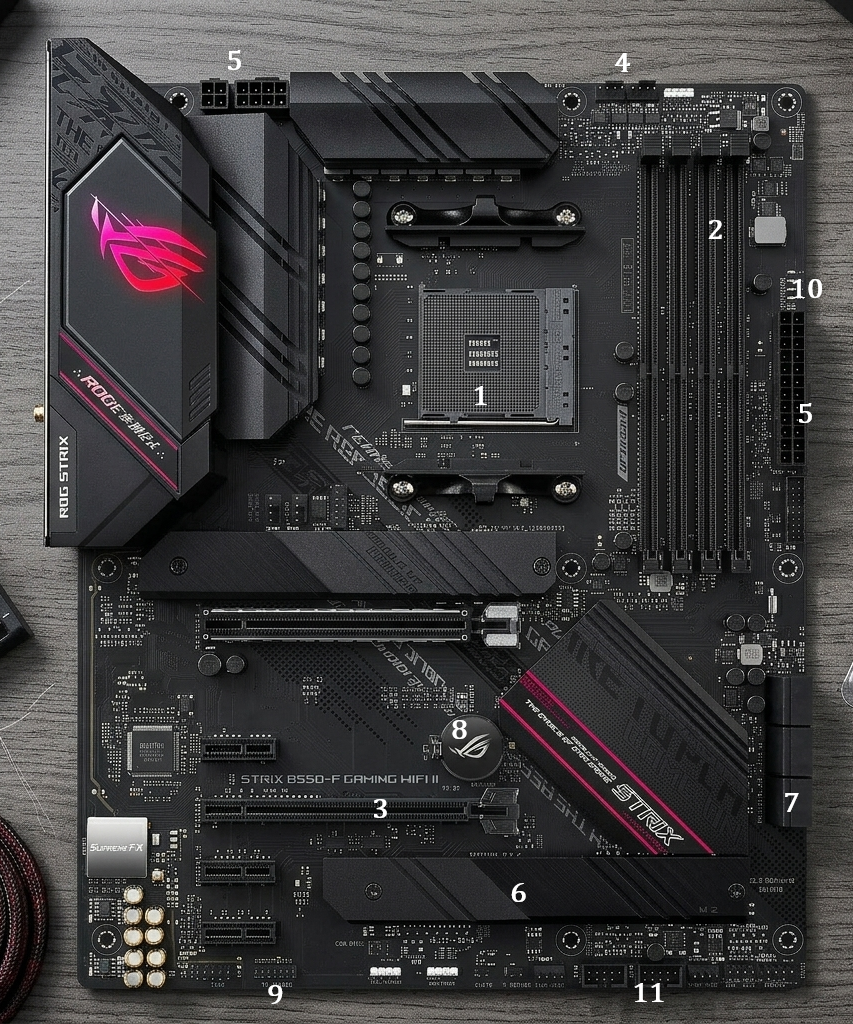

| 1 | Socket AM4 CPU. |
| 2 | Slots para memoria RAM DDR4. |
| 3 | Tarjetas de expansión. |
| 4 | Header de ventilador. |
| 5 | Conectores de energía para fuente (ATX) y CPU (12V). |
| 6 | Slots de M2. |
| 7 | Conectores SATA. |
| 8 | Pila CMOS. |
| 9 | Header Thunderbolt. |
| 10 | Luces Q-LEDs. |
| 11 | Headers USB. |
